Защита людей
Сегодня мы не представляем свою жизнь без электричества. Однако, помимо комфорта и удобств электричество таит в себе угрозу. Опасность, в первую очередь, связана с возможностью поражения людей током и, во вторую, - с пожарами, возникающими из-за неисправности электрооборудования и повреждения электропроводки. Защита людей от поражения электрическим током, а также от пожаров, к которым может привести нарушение изоляции электропроводки, обеспечивается применением устройства защитного отключения (УЗО). Степень опасности зависит от многих параметров: напряжения, величины и времени воздействия тока на организм и т. д.

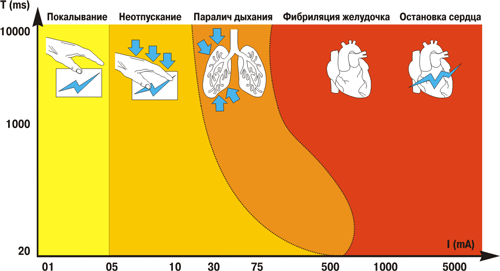

Последствия влияния электрического тока на организм человека
|
|
T - длительность воздействия в милисекундах (ms)
I - величина тока в милиамперах (mA)
|
|
Таблица выбора УЗО ВД63 для автоматических выключателей ВА63 по номинальному току |
|
|
| Ном. ток
(А) |
Автоматический
выключатель ВА63 |
УЗО ВД 63 |
| 6 |
25 |
| 10 |
25 |
| 16 |
25 |
| 25 |
25 |
| 32 |
40 |
| 40 |
40 |
| 50 |
63 |
| 63 |
63 | |
УЗО выбирается по двум параметрам: чувствительность (номинальный отключающий дифференциальный ток) и номинальный ток.
Для защиты человека от поражения током мы предлагаем УЗО ВД63 гаммы “Домовой” чувствительностью 30 мА. Для защиты от возникновения пожара из-за износа или повреждения изоляции служат УЗО чувствительностью 30 мА (для простых схем) и 100 или 300 мА (для каскадных сложных схем).
Номинальный ток нагрузки УЗО (ВД63) должен быть выше или равен току устройства защиты. Например, если прибор защищен автоматическим выключателем ВА63 с номинальным током 16 А, то следует использовать УЗО ВД63 с номинальным током 25 А и выше. |
|
Дифференциальные выключатели нагрузки ВД63
Кол-во
полюсов |
Кол-во
модулей |
Ном. ток,(А) |
Ном. откл.
диф. ток, (мА) |
№ по каталогу |
| 2 | 2 |
25 | 30 |
11450 | | 2 |
2 | 40 |
30 | 11452 |
| 2 |
2 |
63 |
30 |
11455 |
| 2 | 2 |
25 | 300 |
11451 | | 2 |
2 | 40 |
300 | 11453 |
| 2 | 2 |
63 | 300 |
11456 | | 4 |
4 | 25 |
30 | 11460 |
| 4 |
4 |
40 |
30 |
11463 |
| 4 | 4 |
63 | 30 |
11466 | | 4 |
4 | 40 |
100 | 11464 |
| 4 | 4 |
63 | 100 |
11467 | | 4 |
4 | 60 |
300 | 11465 |
| 4 |
4 |
63 |
300 |
11468 |
MЭK 61008.1-96 Функции и применение
Дифференциальный выключатель нагрузки реализует:
 защиту цепей от повреждений изоляции;
защиту людей от поражения электрическим током при прямых или косвенных контактах с токопроводящими частями;
защиту электроустановки от возгорания;
селективность защит при каскадном соединении аппаратов на токи утечки 30 и 300 мА.
Характеристики
класс: АС;
ном. ток: 25-63 А;
ном. отключающий дифференциальный ток: 30, 100, 300 мА;
ном. напряжение:
 2 полюса: 230 В пер. тока;
4 полюса: 400 В пер. тока;
сечение кабелей:
минимальное: 1 мм2 для жестких или гибких кабелей;
максимальное: 25 мм2 для жестких кабелей.
|
